Fibre Optique
Les différents types de câbles : multi ou mono ?
Deux familles, et la couleur de la gaine les distingue immédiatement :
| Multimode (MM) | Monomode (SM) | |
|---|---|---|
| Cœur | gros : 50 µm (la lumière "rebondit") | très fin : 9 µm (la lumière va tout droit) |
| Longueur d'onde | 850 nm | 1310 / 1550 nm |
| Distance | ≤ 550 m | 2 km → 80 km et + |
| Couleur gaine | turquoise / violette | jaune |
| Usage | dans la baie, l'étage, le bâtiment | rocade campus, inter-bâtiments, opérateur |
| Classes | OM1, OM2, OM3, OM4, OM5 | OS1, OS2 (G.652D = le verre OS2 standard) |
Multimode : les classes OM
Plus le numéro est grand, plus la bande passante est élevée → plus on va loin/plus vite :
| Classe | 10G (SR) | 25G (SR) | 40G (SR4) | 100G (SR4) | Couleur |
|---|---|---|---|---|---|
| OM1/OM2 | (obsolète) | — | — | — | orange |
| OM3 | 300 m | 70 m | 100 m | 70 m | turquoise |
| OM4 | 400 m | 100 m | 150 m | 100 m | turquoise ou violette |
| OM5 | idem OM4 + longueurs d'onde SWDM | vert lime |
Monomode : OS2 et G.652D
- OS1 = usage indoor, OS2 = usage outdoor/générique.
- G.652D = la norme ITU-T du verre monomode "classique" (low water peak, bon à 1310 et 1550 nm). C'est ce que tu verras dans les refs de jarretières.
- Monomode = un seul chemin de lumière → pas de dispersion, d'où les kilomètres.
Les connecteurs : LC, LCD, MPO, SC
- LC = le petit connecteur carré à clip, le standard actuel. C'est le "diminutif" dans toutes les refs.
- LC Duplex (LCD/LCD) = 2 connecteurs LC côte à côte, un brin pour TX, un brin pour RX. C'est ce qu'ont presque tous les SFP 1G/10G/25G (SR, LR, ER).
- SC = l'ancêtre "carré pousser-tirer" (1G, FTTH).
- MPO/MTP = gros connecteur à 12 fibres d'un coup → utilisé par les QSFP SR4 (4 lanes parallèles). Un QSFP-40G-SR4 a un port MPO, pas LC.

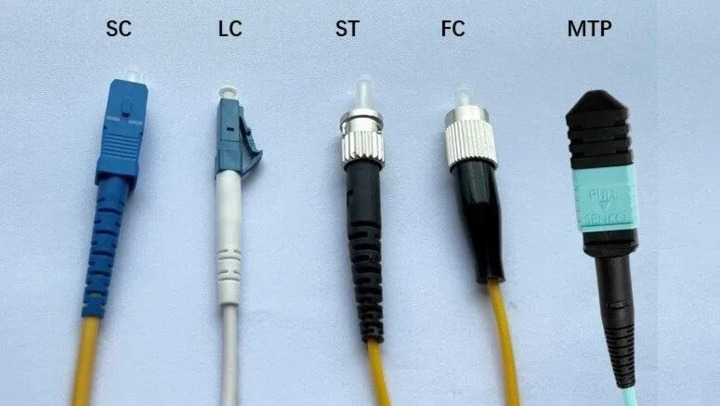

Voici a quoi ça ressemble
Décoder une référence de jarretière
Jarr. zip OM4 LCD/LCD 2,0 standard erika 1m
│ │ │ │ │
│ │ │ │ └─ couleur "erika" (violet/turquoise) = MULTIMODE
│ │ │ └─ gaine de 2,0 mm
│ │ └─ LC Duplex d'un côté, LC Duplex de l'autre
│ └─ fibre multimode OM4
└─ Jarretière (cordon optique) "zipée" (les 2 brins sont zippés ensemble)
Jarr. zip OS2 G652D LCD/LCD 2,0 standard jaune 3m
= Jarretière MONOMODE (verre G.652D), LC Duplex, 2 mm, JAUNE, 3 m
- Les deux se déclinent en 1 m (dans la baie) et 3 m (châssis → baie).
- 👉 Lire la couleur suffit : jaune = mono, violet/turquoise = multi.
Les SFP : formats, débits, et le cuivre
Les formats (la taille du module = le débit max)
| Format | Débit | Nb de "fils" optiques |
|---|---|---|
| SFP | 1G | 1 paire |
| SFP+ | 10G | 1 paire |
| SFP28 | 25G | 1 paire |
| QSFP+ | 40G | 4×10G |
| QSFP28 | 100G | 4×25G |
| QSFP-DD | 400G | 8×50G |
- Rétrocompatible : un port SFP28 (25G) accepte un SFP+ (10G), un QSFP28 accepte un QSFP+. Le débit se négocie.
- Un "10/25G" dans la ref = module dual-rate : il fonctionne aux deux débits.
DAC : quand il n'y a pas de fibre
Pour relier deux équipements dans la même baie, on utilise un DAC (Direct Attach Copper) : un câble cuivre twinax avec des SFP fixés (non amovibles) aux deux bouts.
- Zéro optique, latence minimale, très fiable… mais ≤ 5 m environ (câble passif).
- AOC = Active Optical Cable : la même idée mais en fibre (utile jusqu'à ~15 m). Toujours un câble "fermé", pas de SFP + jarretière séparables.
- Il existe aussi des SFP Base-T : un module avec un port RJ45 cuivre dedans (ex.
SFP-10G-T). Optique du port, cuivre de l'autre côté.
Comment décortiquer une référence ?
Le code des modules optiques (BASE-xx)
La fin du nom dit la portée et le nombre de lanes :
| Code | Signification | Fibre | λ | Distance |
|---|---|---|---|---|
| SR | Short Range | multimode | 850 nm | 70–400 m (selon OM) |
| LR | Long Range | monomode | 1310 nm | 10 km |
| ER | Extended Range | monomode | 1550 nm | 40 km |
| ZR | (très long) | monomode | 1550 nm | 80 km |
| BX / BiDi | bidirectionnel sur 1 seule fibre | mono ou multi | 2 λ | selon modèle |
En 1G on dit SX (= SR) et LX/LH (= LR).
Le chiffre derrière = nombre de lanes :
- LR4 = 4 longueurs d'onde (CWDM, autour de 1310 nm) multiplexées sur une seule paire de fibre → connecteur LC duplex. Le débit total est 4× le débit d'un lane.
- SR4 / CR4 = 4 lanes physiques en parallèle → 4 paires sur un connecteur MPO (SR4) ou du cuivre (CR4).
Mots-clés à connaître :
- Lite = version allégée moins chère : un LR4-Lite fait 2 km au lieu des 10 km d'un LR4 standard.
- Suffixes Cisco :
-S= gamme "Silver" (fabriqué par un tiers, qualifié Cisco, moins cher, fonctionnellement équivalent) ;== pièce de rechange achetée seule (sans=, le module est livré monté dans un châssis).
Décorticage des exemples
| Référence | Décryptage | Va avec |
|---|---|---|
SFP-10/25G-LR-S |
Module SFP28, 10 ou 25G, Long Range : monomode, 1310 nm, 10 km. -S = Silver |
Jarretière OS2 jaune, LC duplex |
SFP-10/25G-LR-S= |
Idem, le = dit juste que c'est un spare |
Idem |
SFP-H25G-CU2M= |
DAC cuivre 25G : CU + 2M = 2 mètres, SFP28 fixés | Rien : câble direct baie↔baie |
40GBASE-CR4 |
DAC cuivre 40G = 4 lanes × 10G, passif, ≤ 5 m | Rien : câble direct |
QSFP 40G Ethernet LR4 Lite, LC, 2KM |
QSFP+, 40G, monomode, 4 λ multiplexées sur 1 paire, connecteur LC, version Lite → 2 km | Jarretière OS2 jaune, LC duplex |
Jarr. zip OM4 … erika 1m/3m |
Jarretière multimode OM4, LC duplex, violette | SFP SR (multimode) |
Jarr. zip OS2 G652D … jaune 1m/3m |
Jarretière monomode OS2 (G.652D), LC duplex, jaune | SFP LR / LR4 / ER (monomode) |
Références courantes (repères)
| Débit | Multimode (SR) | Monomode (LR) |
|---|---|---|
| 1G | GLC-SX-MM (1000BASE-SX) |
GLC-LH-SM / SFP-1G-LX-C |
| 10G | SFP-10G-SR |
SFP-10G-LR |
| 25G | SFP-25G-SR |
SFP-10/25G-LR(-S) |
| 40G | QSFP-40G-SR4 (MPO) |
QSFP-40G-LR4(-S) |
Qui va avec quoi ?
Arbre de décision
Je dois relier deux équipements :
│
├─ Dans la même baie (≤ 5 m) ? → DAC cuivre (SFP-H25G-CU2M, 40GBASE-CR4…)
├─ Dans le même bâtiment (≤ 550 m) ? → SFP SR + multimode OM3/OM4 (jarretière turquoise/violette)
└─ Plus loin / rocade / opérateur ? → SFP LR/ER + monomode OS2 (jarretière jaune)
Table de vérité
| Module (code) | Support requis | Connecteur du module | Jarretière | Distance max typique |
|---|---|---|---|---|
| SR / SR4 | fibre multimode OM3/OM4 | LC duplex ou MPO | turquoise / violette | 70–400 m |
| LR / LR4 / ER | fibre monomode OS2 | LC duplex | jaune | 2–40 km |
| CR / CR4 / DAC | cuivre | SFP fixés | aucune | 2–5 m |
| BX / BiDi | 1 seule fibre (mono ou multi selon modèle) | LC simplex | 1 brin | selon modèle |
| Base-T | RJ45 cuivre | RJ45 | câble Ethernet | 30–100 m |
Les erreurs classiques
- SR sur jarretière jaune / LR sur jarretière turquoise → longueurs d'onde et type de fibre incompatibles : le lien ne monte pas (ou très mal). Le laser 1310 nm d'un LR se " perd " dans le gros cœur multimode.
- Brins inversés : le TX d'un côté doit tomber sur le RX de l'autre. Une jarretière duplex standard croise déjà les brins (A↔B) ; si le lien ne monte pas, échange les deux brins d'un côté.
- Modules différents aux deux bouts → en pratique toujours le même modèle des deux côtés (même λ, même débit, même portée).
- Fibre sale : une poussière invisible dans la férule suffit à tuer le lien. Nettoyer au one-click avant de brancher, et vérifier les capots de protection.
- Débit plafonné par un DAC plus vieux : un DAC 10G dans un port 25G fonctionne, mais le lien négocie 10G (vu sur cedar011 : "câbles DAC avec SFP 10G pour des interfaces allant jusqu'à 25G" → perte de débit, FOP 000423).
Vérifier qu'un lien est sain (DOM)
Tous les SFP remontent leurs puissances optiques (Digital Optical Monitoring) :
# Cisco IOS
show interface Gi1/0/1 transceiver detail
# Cisco NX-OS
show interface transceiver details
# Juniper
show interfaces diagnostics optics xe-0/0/0
# Linux
ethtool -m eth0
À vérifier : puissance TX et RX dans les fourchettes du datasheet, pas d'alarme, pas de CRC qui montent sur l'interface. Un RX trop faible = fibre sale, jarretière trop longue, ou mauvais couple de modules.
Bonus : ces commandes affichent aussi le nom du fabricant réel (Finisar, Molex…) et le part number — utile pour identifier un module tiers sans le débrancher.
Repères Inria
- La rocade de campus est en monomode : liaisons inter-bâtiments avec des
SFP-1G-LX-C(LX = mono 1310 nm) — cf. FOP 000157 (rocade monomode LYS) et 000213. - Les châssis/servers OnCommand affichent des optiques tierces : Finisar
FTLX8574D3BCL= un SFP+ 10G-SR multimode, Molex1111455000= DAC — ne pas s'étonner de voir d'autres noms que Cisco (cf. EXPLOITATION 000286). - Des
SFP 1G BaseT(RJ45 au format SFP) sont utilisés pour des liens OOB en cuivre (cf. FOP 000209).
Checklist avant de brancher
- Même référence de SFP des deux côtés (ou couple validé)
- Bon type de fibre : SR → turquoise/violet (MM), LR/ER → jaune (SM), DAC → rien
- Distance dans les clous (DAC ≤ 5 m, MM selon classe OM, SM selon LR/ER)
- Ferules nettoyées (one-click), capots remis sur les jarretières non branchées
- Brins TX/RX dans le bon sens (échanger les 2 brins si le lien ne monte pas)
- Après branchement :
show interface transceiver→ TX/RX OK, interface up, 0 CRC
